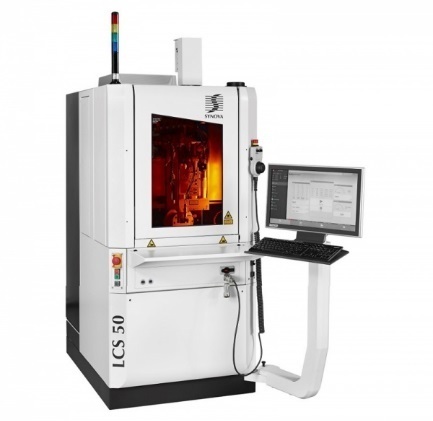

Synova LCS 50 станок для лазерной микрообработки с технологией «луч лазера в струе воды»
LCS 50 - самый компактный 3х / 5и осевой станок Laser MicroJet® от Synova. LCS 50 предназначен для чистовой обработки алмазного инструмента, деталей часов и других мелких деталей, которые требуют прецизионной обработки.
В станке используются линейный двигатели (LCS 50-3), а для осей вращения B и C сервомоторы, обеспечивающие 3х мерную обработку (LCS 50-5).
В комплектацию станка включены: система ЧПУ, мощный зеленый лазер, компактная помпа высокого давления, система ультра-тонкой очистки воды, панель управления с сенсорным экраном, датчик контактного позиционирования и система оптических измерений.
Обрабатываемы материалы:
Твердые материалы: кубический нитрид бора (CBN), поликристаллический кубический нитрид бора (PcBN), поликристаллический алмаз (PCD), монокристаллический алмаз (MCD), пленочный алмаз (CVD), природный алмаз (ND), карбид вольфрама (WC).
Металлы: нержавеющая сталь, сплав Durnico, бериллиевая бронза (CuBe), медь, латунь, алюминий, нитинол (NiTi), титан, никель, супер сплавы и т. д.
Керамика: диоксид циркония (ZrO2), низкотемпературная совместно обжигаемая керамика (LTCC), нитрид алюминия (AlN), оксид алюминия (Al2O3).
Преимущества
Параллельные стенки реза благодаря лучу цилиндрической формы (без V-образной формы)
Гладкая поверхность и острые кромки (шероховатость Ra ~ 0,15 мкм)
Отсутствие термического повреждения и изменения свойств материала, высокая стойкость к образованию трещин
Скорость финишной обработки поликристаллического алмаза (PCD)толщиной 1.6 мм и твердого сплава до 5 мм/мин
Высокая точность ± 3 мкм
Малая ширина реза до 30 мкм
Чистая поверхность, отсутствие осаждения продуктов обработки
Не требуется дополнительная доработка
Не требуется настройка фокуса
Спецификация
| Модель | LCS 50-5 | LCS 50-3 | ||
| Габариты рабочей зоны | мм | 50 x 50 х 50 | 50 x 50 х 50 | |
| Точность | мкм | ±3 | ±3 | |
| Повторяемость | мкм | ±1 | ±1 | |
| Число управляемых осей | 3 | 5 | ||
| Тип лазера | Твердотельный лазер. В качестве активной среды используется алюмо-иттриевый гранат «YAG», легированный ионами неодима (Nd) | |||
| Длина волны | нм | 532 | 532 | |
| Габариты станка | мм | 800 x 1200 x 1650 | 800 x 1200 x 1650 | |
| Габариты доп. станции | мм | 700 x 2300 x 1600 | 700 x 2300 x 1600 | |
